Pour éviter les erreurs, veuillez nous envoyer des photos de votre planche des deux côtés avant de passer commande, merci.
La carte mère AIMB-501 REV:A1 existe en deux versions : version complète et version simplifiée
AIMB-501G2-KSA1E AIMB-501 REV:A1 (version complète)
AIMB-501L-KSA1E AIMB-501 REV:A1 (Version simplifiée)
La version simplifiée comporte deux interfaces PCI en moins et un port réseau.

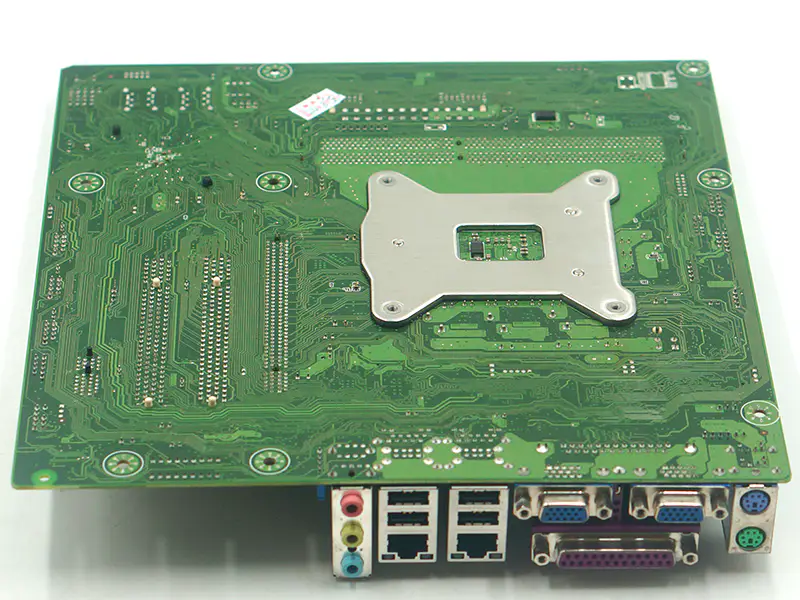

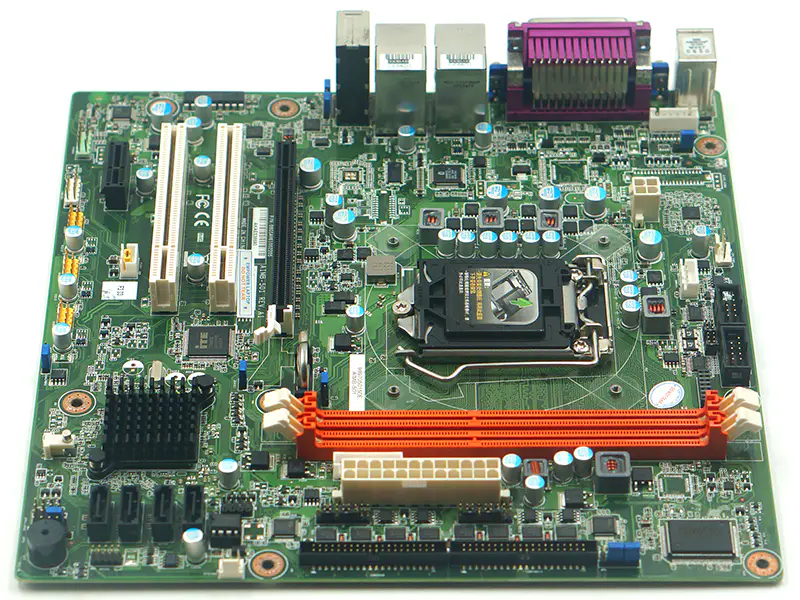

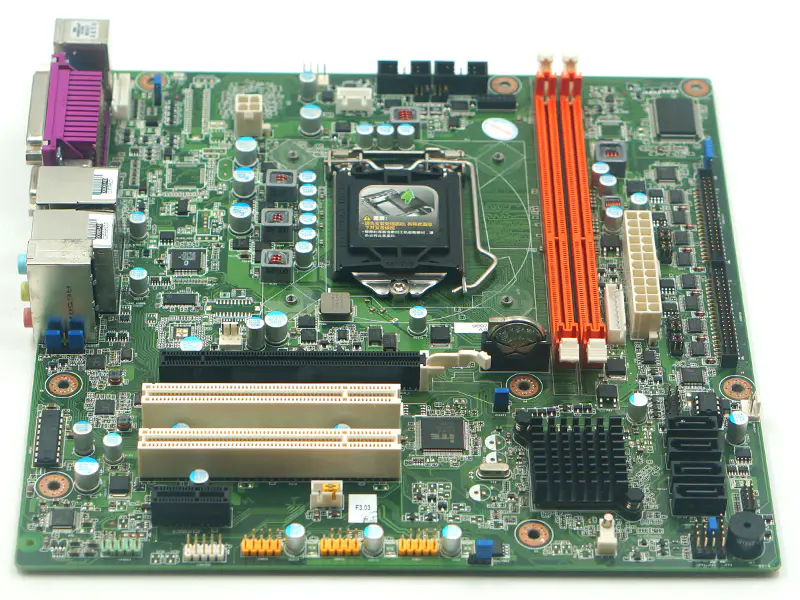

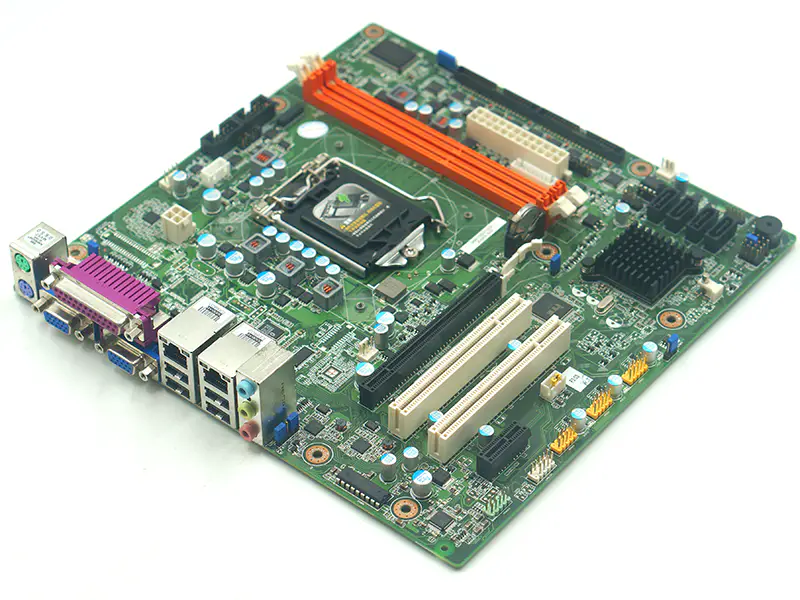

Photos pour AIMB-501G2-KSA1E AIMB-501 REV:A1 (version complète)

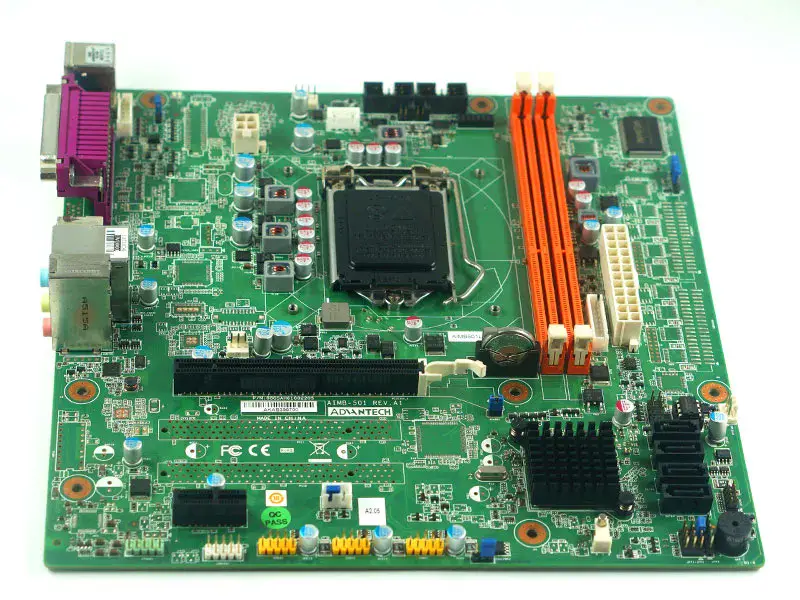

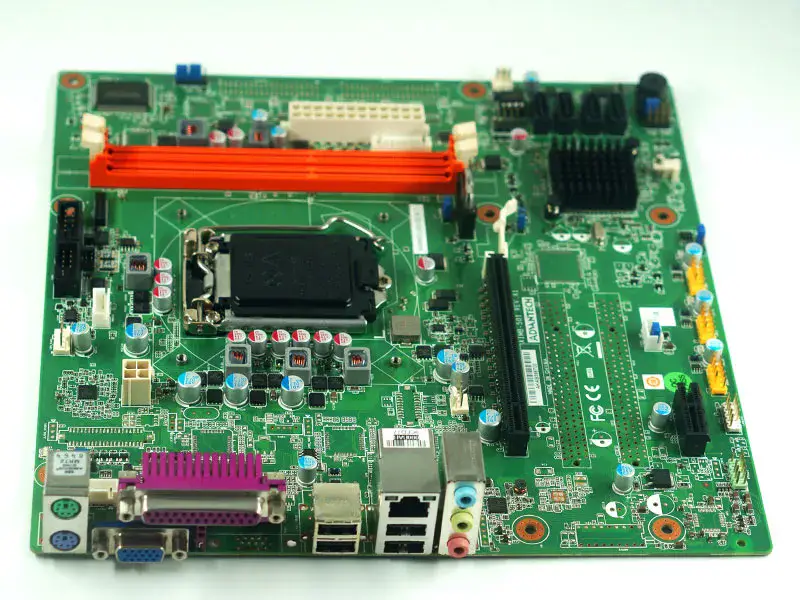

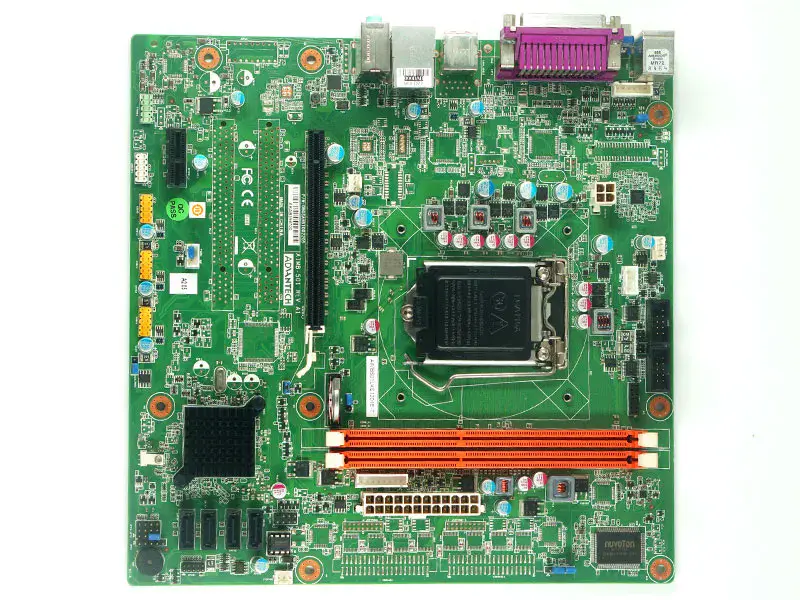

Photos pour AIMB-501L-KSA1E AIMB-501 REV:A1 (Version simplifiée)
Spécifications de la carte mère
Type： Carte mère industrielle embarquée
Nom de marque： Advantech
Numéro de modèle： AIMB-501L-KSA1E
Lieu d'origine： Taiwan, Chine
Contrôleur : Intel HD Graphics
DDI (HDMI/DVI/DisplayPort) : DVI : 1920 x 1200 @ 60Hz (en option)
Moteur graphique： Support DirectX 10.1 et OpenGL 3.0
Mémoire graphique : 1 Go de mémoire partagée maximum avec une mémoire système installée de 2 Go ou plus.
VGA : jusqu'à 2048 x 1563 à 60 Hz
Facteur de forme : Micro ATX
Port COM : 2 ( 1 x RS232, 1 x RS232/ 422/ 485)
GPIO : GPIO 8 bits
Clavier : 1
LPT : 1
Ventilateur intelligent : 3
TPM : En option
USB2.0 : 10
Support ECC : Non
Capacité max. Capacité : 16 Go
Mémoire : 2 x DIMM à 240 broches
Technologie de mémoire : DDR3 1066/1333 MHz
Processeur BIOS : AMI EFI 64Mbit
Jeu de puces Intel H61 PCH
Nombre de noyaux： 2 / 4
CPU： Intel i7-2600 / i5-2400 / i3-2120 / Pentium G850 / Celeron G540
CPU TDP : 95W/ 65W
Fréquence： 2.5GHz ~ 3.4 GHz
Cache L3： 2 ~ 8MB
SATA： 4 x SATAII (taux de transfert de données maximal de 300 Mo/s)
Système d'exploitation Linux： Oui
Système d'exploitation Microsoft Windows：Yes
Système d'exploitation SUSIAccess： Oui
Batterie Lithium 3 V / 200 mAh
Connecteur： ATX24P
Consommation électrique (pleine charge)： 1,72A @ 5V / 1,02A @ 3,3V / 5,61A @ 12V / 0,27A @ 5Vsb / 0,16A @ -12V
Consommation d'énergie (à vide)： 1,39A @ 5V / 0,96A @ 3,3V / 0,63A @ 12V / 0,16A @ 5Vsb / 0,15A @ -12V
Type d'alimentation： ATX
Connecteur Ethernet： RJ45 x 1
Contrôleur Ethernet： GbE1 : RTL8111-VL
Vitesse Ethernet： 10/ 100/ 1000 Mbps
Interface audio : HD Audio
CODEC audio : Realtek ALC892, audio haute définition (HD)
Connecteur audio : 2 (entrée ligne, sortie ligne, entrée micro)
Minuterie WatchDog : Oui
PCI Express x 1： 1
PCI Express x 16：1
Dimension (mm)：244 x 244 mm
Poids：1,2 kg (2.64 lb), poids de l'ensemble de l'emballage
Condition： Utilisé, Testé
