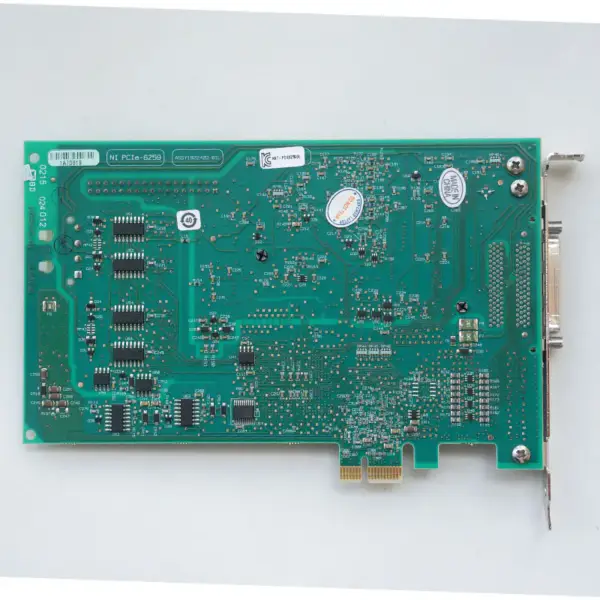

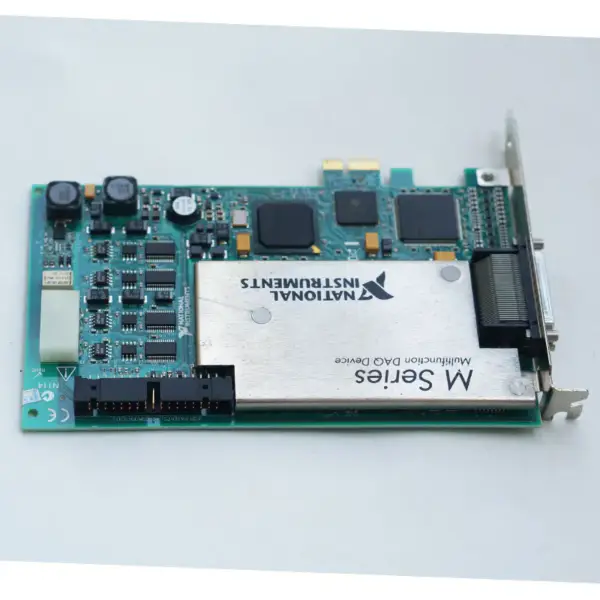

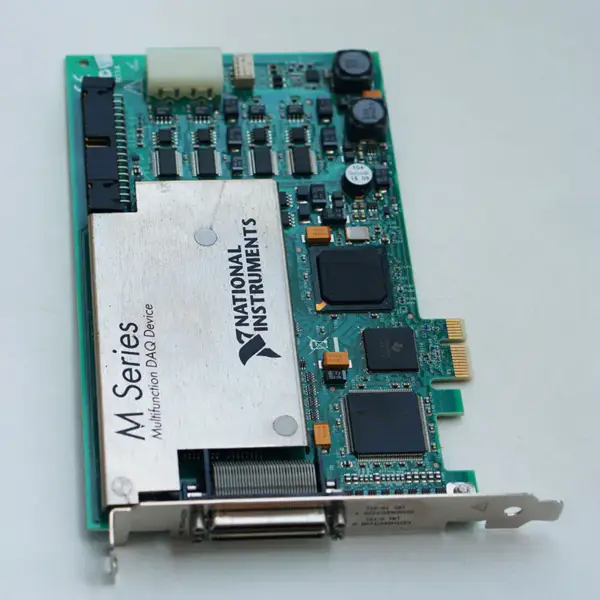

Photos du produit
Spécifications
Marque : NI
Modèle:PCIe-6259
Nombre de canaux : 16 voies différentielles ou 32 voies simples
Résolution ADC : 16 bits
DNL : Aucun code manquant n'est garanti
Taux d'échantillonnage
Maximum pour un seul canal : 1,25 MS/s
Maximum multicanal (agrégé) : 1,00 MS/s
Minimum : Pas de minimum
Résolution du temps : 50 ns
Précision de la synchronisation : 50 ppm de la fréquence d'échantillonnage
Couplage d'entrée : DC
Plage d'entrée : ±0,1 V, ±0,2 V, ±0,5 V, ±1 V, ±2 V, ±5 V, ±10 V
Tension de travail maximale pour les entrées analogiques (signal + mode commun) : ±11 V de AI GND
CMRR (DC à 60 Hz) : 100 dB
Impédance d'entrée (dispositif activé)
AI+ à AI GND >10 GΩ en parallèle avec 100 pF
AI- à AI GND >10 GΩ en parallèle avec 100 pF
Impédance d'entrée (dispositif désactivé)
AI+ à AI GND 820 Ω
AI- à AI GND 820 Ω
Impédance d'entrée
Diaphonie (à 100 kHz)
Canaux adjacents -75 dB
Canaux non adjacents -95 dB
Largeur de bande du petit signal (-3 dB) : 1,7 MHz
Taille de la FIFO d'entrée : 4 095 échantillons
Mémoire de liste de balayage : 4 095 entrées
Transferts de données
PCI/PCI Express/PXI/PXI Express : DMA (scatter-gather), interruptions,
E/S programmées
USB : Flux de signaux USB, E/S programmées
Protection contre les surtensions pour tous les canaux d'entrée et de détection analogiques
Dispositif sur ±25 V pour jusqu'à quatre broches AI
Dispositif hors tension ±15 V pour un maximum de quatre broches AI
Courant d'entrée en cas de surtension : ±20 mA maximum/broche AI
État : usagé
